ACIM контролер од серијата SDJ (3KW)
Опис на производот на контролер на мотор од серијата SDJ (3KW).
Контролер за наизменична струја од серијата SDJ е драјвер развиен за електрични возила со наизменична струја со низок напон.Како погонска опрема со асинхрон мотор со висока доверливост и голем вртежен момент, дизајнирана со методот на векторска контрола од четири квадранти, може прецизно да ги контролира брзината и вртежниот момент на моторот.Широко се користи во чист електричен патнички автомобил, патнички автомобил со мала брзина A00 класа, електрично возило за разгледување, електрично возило за чистење, електрично логистичко возило итн.
Контролерот за наизменична струја од серијата SDJ прифаќа дигитална контрола на погонот со DSP како јадро, а нивото на заштита достигнува IP67.Контролорот прифаќа асинхрон мотор со висока доверливост и висок вртежен момент како уред за возење, кој има карактеристики на мала големина, мала тежина, висока доверливост и брз одговор.Со функција за повратна енергија за зголемување на километражата на крстарење;и повеќекратни заштитни дизајни како што се ограничена струја, над струја, над температура, заклучен ротор, краток спој итн.
Карактеристики
●Контролорот го усвојува германскиот DSP, меѓународен мејнстрим дигитален погон како главен контролен чип, кој помага да се изгради добра платформа за алгоритам за контрола на моторот.
●Со користење на цевката MOSFET со голема моќност за напојувачки уред, може да се реализира ефикасна конверзија на енергија.
●Повеќекратна безбедносна заштита за CAN интерфејс и управување со безбедносна сертификација на литиумска батерија BMS.
●Поддржува заштита од краток спој (фаза – заземјување, фаза – фаза, фаза – извор), заштита од преоптоварување, над температура, над напон.
●Сигурната и флексибилна регенеративна технологија на сопирачки може да ја подобри километражата при возење, за да ги задоволи потребите на клиентите, дури и при статус на возење со мала брзина.
●Користење на технологија за микро-движење и бавно спуштање и технологија за задржување на рид за стрмна падина, помоќна способност за искачување, стабилно задржување на рид, посилно стартување.
●Прифатете одличен алгоритам за оптимизација и фреквенција од 0 до 300 HZ, за да ја намалите бучавата и амплитудата на вибрациите.
●Совршена функција за заштита од дефекти, звучникот потсетува на сите видови дефекти, тоа е практично одржување.
●Усвојува технологија CAN-bus за намалување на поврзувањето на жици, параметарот може да се прилагоди и може да се програмира онлајн.
●Усвојува компатибилен дизајн за да ја направи јачината помала и тежината полесна.Функција за самоучење, поедноставување на чекорите за инсталација и дебагирање.
За автомобилски компании: лесно товарење, пост-продажба без грижи
●Силна приспособливост и функција за самостојно учење
●Познати фабрички уреди, сигурен квалитет
●Функција за аларм за грешка за самооткривање
За корисници: силно искуство, попустлив галоп
●Возењето е мазно, стартот силен, а забрзувањето силно
●Голем вртежен момент, силна способност за искачување, анти-лизгање на падина
●Повратни информации за енергијата, зголемување на опсегот на крстарење, зголемување на траењето на батеријата
Производ: професионален дизајн, внимание
●Стабилни перформанси
●Совршен дизајн за безбедност и заштита
Спецификација
| Модел на контролер | SDJ-7,5KW | |||
| Електрични | Влез (DC/V) | 72V | 96V | 144 В |
| Максимален излез на струја (AC/A) | 400 А | 320 А | 250 А | |
| Номинален излез на струја (AC/A) | 115А | 78А | 52А | |
| Максимална излезна моќност (KW) | 30 | 30 | 30 | |
| Излез на максимална фреквенција (Hz) | 300 | 300 | 300 | |
| Температурен опсег на работната средина (℃) | -30°C--+55°C | |||
| Температурен опсег на околината за складирање (℃) | -40°C---+70°C | |||
| IP класа | IP67 | |||
| Изолирани перформанси | 72V/96V Влез и излез во обвивката DC1000V, струја на протекување 0,05mA, изолиран отпор 20MΩ | |||
| 144V Влез и излез во обвивката DC2100V, струја на протекување 2,1 mA, изолиран отпор 1MΩ | ||||
| Ефикасност на контролорот | 0,98 | |||
| Метод на ладење | Природно ладење/Воздушно ладење | |||
| Контролен метод | Векторска контрола | |||
| Тип на мотор | Асинхрон мотор | |||
| Стандард за вибрации | GB/T2423 | |||
| Метод на комуникација | МОЖЕ | |||
| Тежина (кг) | 4 кг | |||

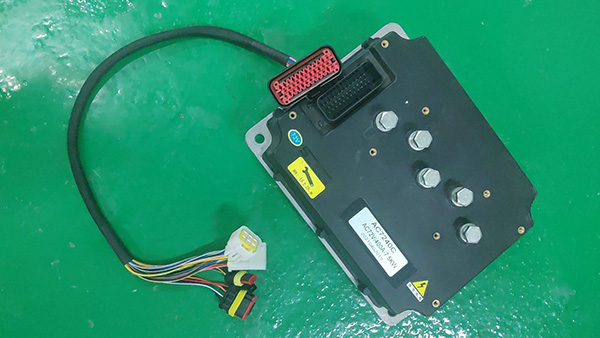

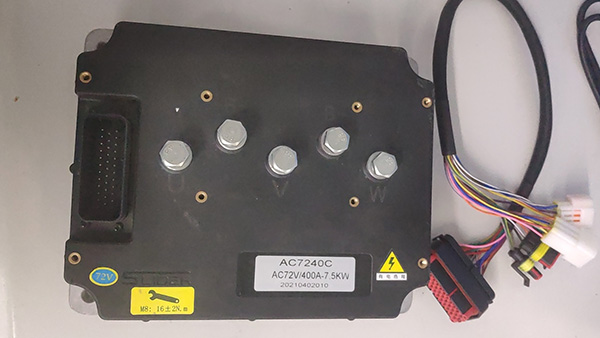

Фотографија на производот

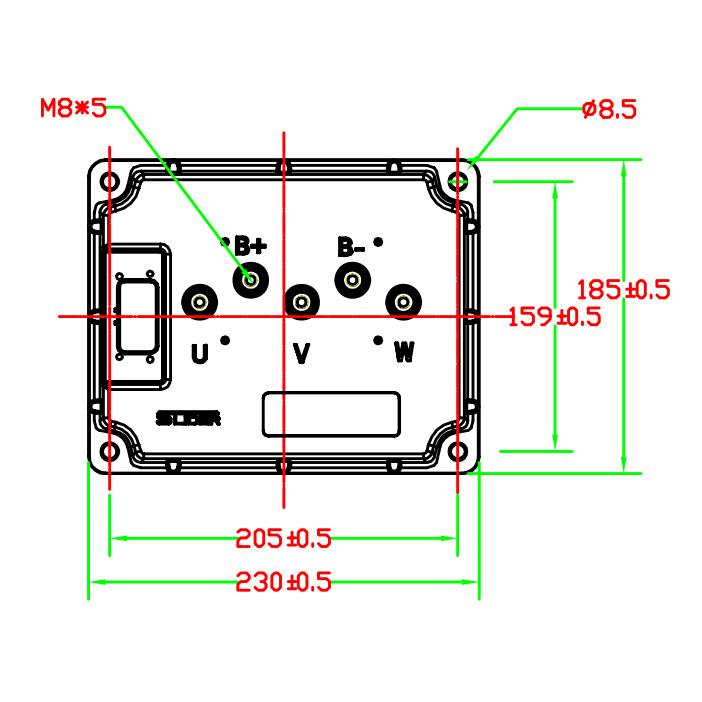

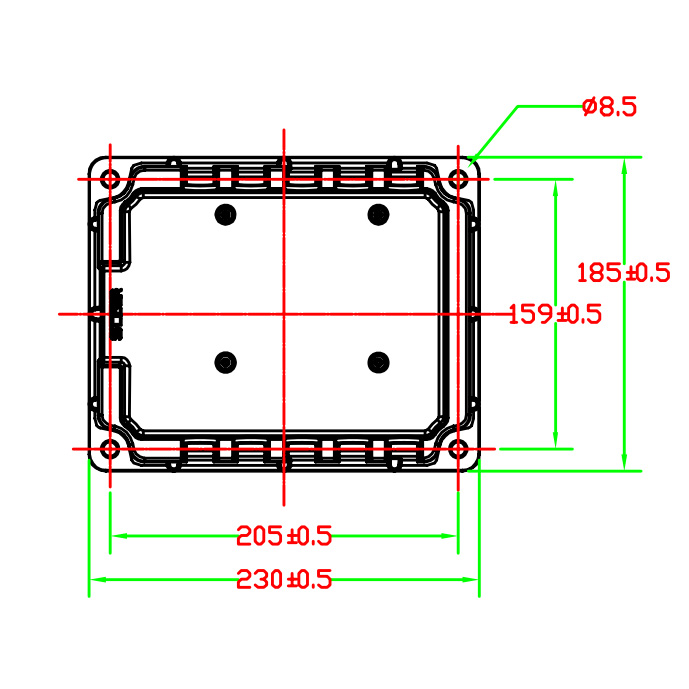

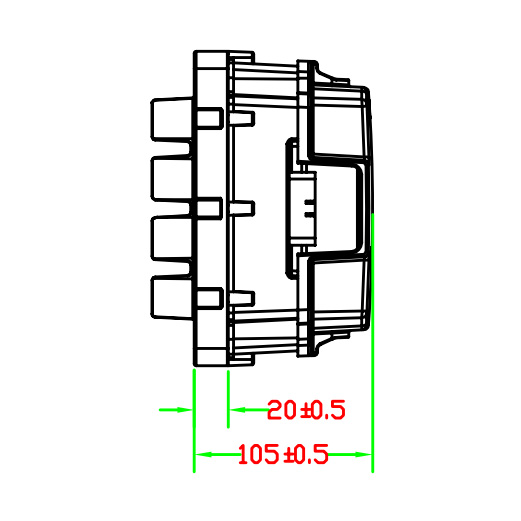

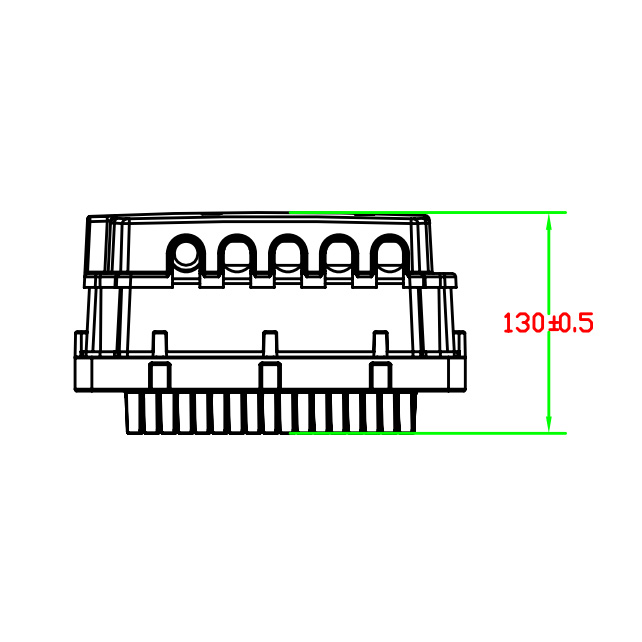

Цртежи со димензии
